Cisco Packet Tracer Simulator

A. Konfigurasi P2P (PEER TO PEER) :

1. Pertama-tama, buka aplikasi "Cisco Packet Tracer".

2. Setelah itu, buat topologinya seperti berikut.

3. Hubungkan device/PC tersebut dengan kabel jaringan. Kabel Straight-Through digunakan untuk menghubungkan device/PC yang berbeda sedangkan kabel Cross-Over digunakan untuk menghubungkan device/PC yang sama.

4. Masukkan IP address tiap PC, klik icon PC > Desktop > IP Configuration.

Setting IP address tiap PC seperti gambar berikut.

PC1 :

PC2 :

5. Setelah IP address telah tersetting, pastikan tiap PC dapat berkomunikasi dengan PC lain. Caranya klik icon amplop/pesan kemudian letakkan di dua PC yang berada pada satu jaringan kecil/satu gateway. Bila berhasil terhubung, akan muncul status pada pojok kanan bawah layar seperti berikut.

6. Terakhir kita lakukan pengecekan dengan cara test ping setiap komputer yang terhubung. Gunanya yaitu untuk mengetes apakah setiap jaring sudah terhubung dengan benar atau belum. Caranya double-klik di PC>>Desktop>>Command Prompt. Perhatikan gambar berikut.

Pada Command Prompt atau CMD kita harus mengetahui terlebih dahulu IP asal kita dan IP tujuan yang ingin di cek, untuk mengetahui IP asal kita bisa gunakan perintah ipconfig, nah untuk cara cek koneksi nya atau menge-ping nya, ketikan perintah ping (ip tujuan) PC lain, kemudian langsung saja enter. Jika terdapat notif balasan seperti gambar dibawah maka PC sudah saling terkoneksi dengan benar dan siap untuk saling mengirimkan data. Namun jika tampilan nya General Failure atau sejenis nya maka masih ada kesalahan pada konfigurasi IP nya.

PC1 :

PC2 :

B. Konfigurasi P2M (PEER TO MULTIPOINT) :

1. Pertama-tama, buka aplikasi "Cisco Packet Tracer".

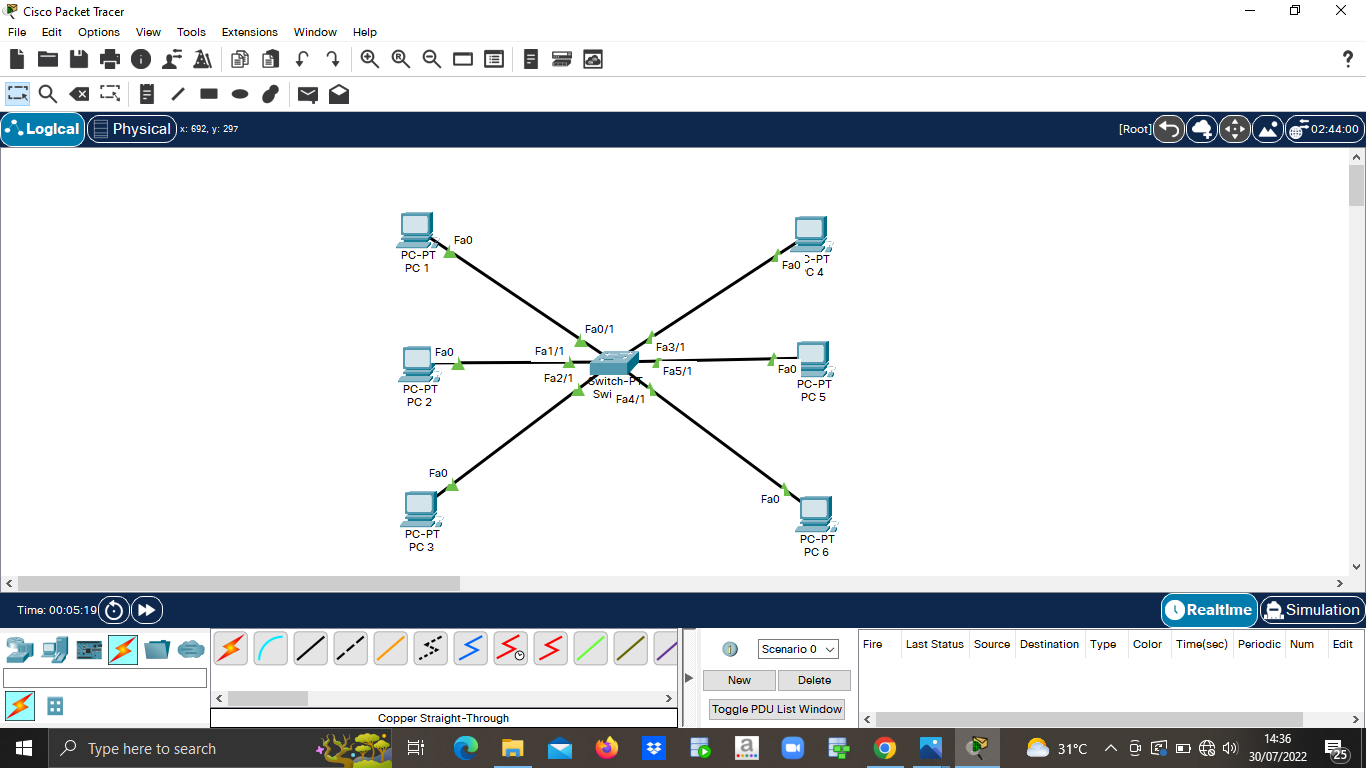

Setelah itu, buat topologinya seperti berikut.

2. Hubungkan device/PC tersebut dengan kabel jaringan. Kabel Straight-Through digunakan untuk menghubungkan device/PC yang berbeda sedangkan kabel Cross-Over digunakan untuk menghubungkan device/PC yang sama.

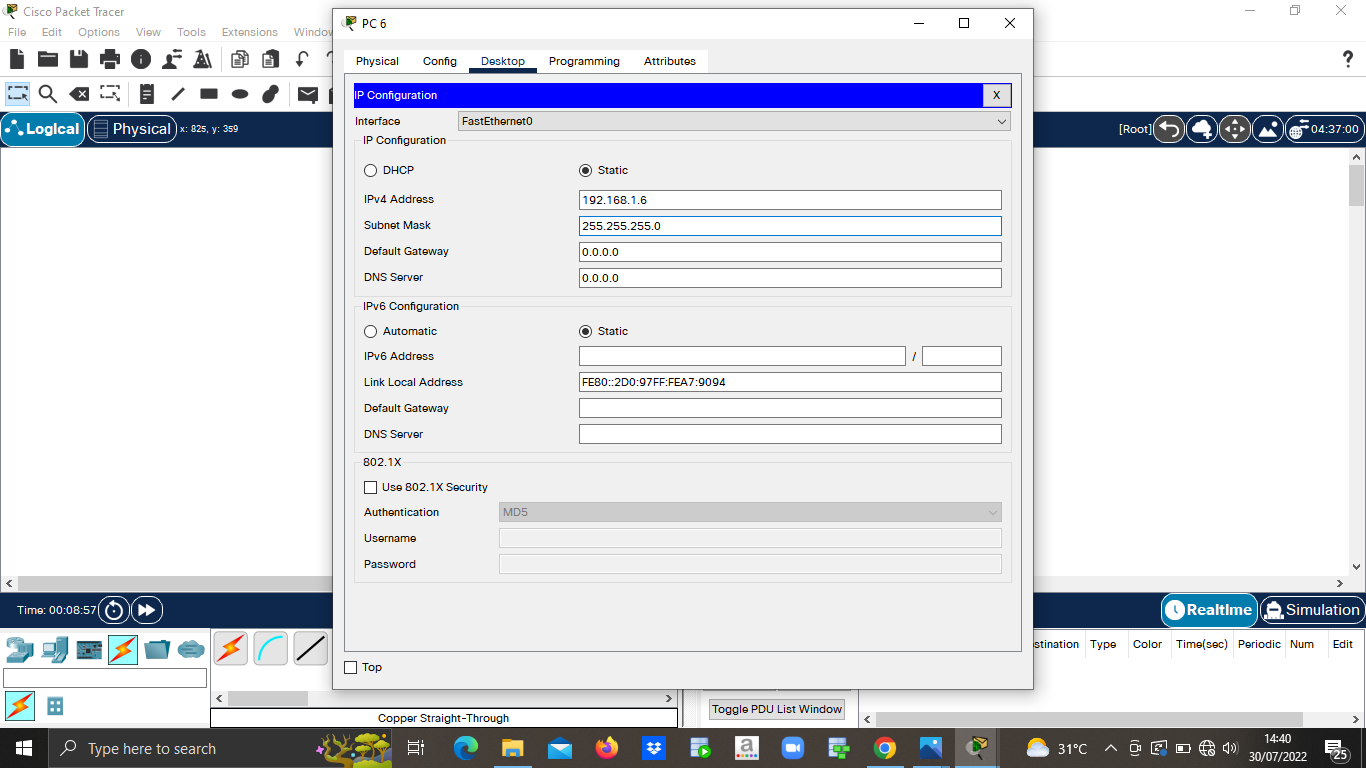

3. Masukkan IP address tiap PC, klik icon PC > Desktop > IP Configuration.

Setting IP address tiap PC seperti gambar berikut.

PC1 :

PC2 :

PC3 :

PC4 :

PC5 :

PC6 :

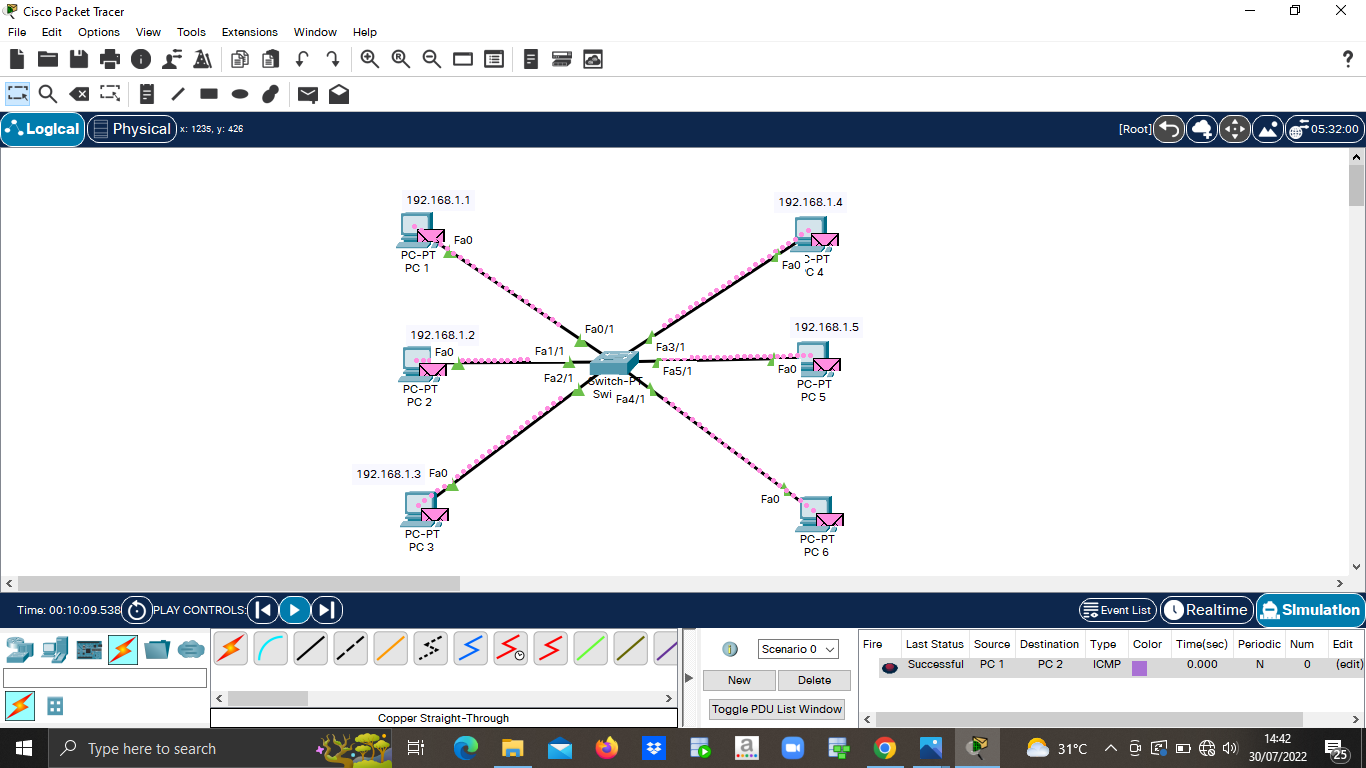

4. Setelah IP address telah tersetting, pastikan tiap PC dapat berkomunikasi dengan PC lain. Caranya klik icon amplop/pesan kemudian letakkan di dua PC yang berada pada satu jaringan kecil/satu gateway. Bila berhasil terhubung, akan muncul status pada pojok kanan bawah layar seperti berikut.

5. Terakhir kita lakukan pengecekan dengan cara test ping setiap komputer yang terhubung. Gunanya yaitu untuk mengetes apakah setiap jaring sudah terhubung dengan benar atau belum. Caranya double-klik di PC>>Desktop>>Command Prompt. Perhatikan gambar berikut.

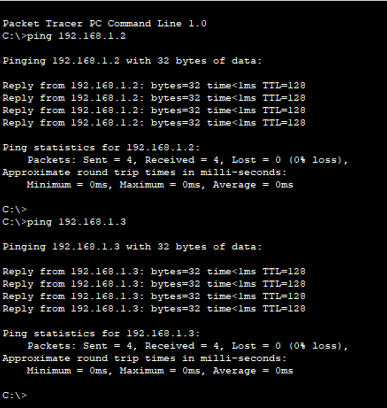

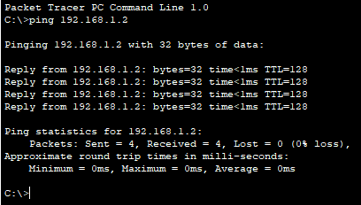

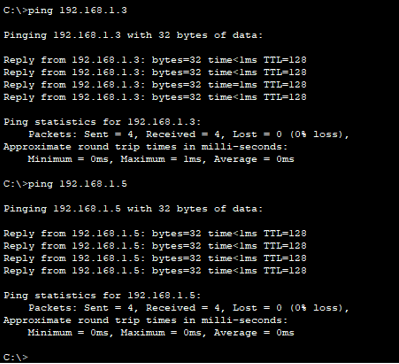

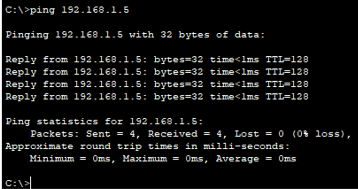

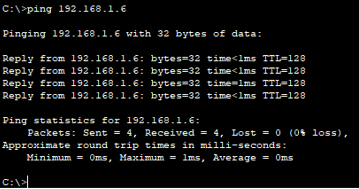

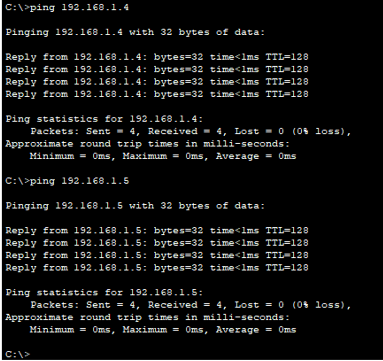

PC1 :

PC2 :

PC3 :

PC4 :

PC5 :

PC6 :

MIKROTIK ROUTER CONNECTION

A. Mikrotik

Mikrotik merupakan sistem operasi berupa perangkat lunak yang digunakan untuk menjadikan komputer menjadi router jaringan. Sistem operasi ini sangat cocok untuk keperluan administrasi jaringan komputer, misalnya untuk membangun sistem jaringan komputer skala kecil maupun besar.

Router adalah perangkat yang mengirimkan data melalui jaringan internet dan menghubungkan ke semua perangkat yang terhubung ke internet rumah kamu. Proses ini disebut juga dengan proses routing

Bedanya mikrotik dengan sistem operasi lama adalah kelebihan fitur wirelessnya. Maka tak heran jika mikrotik disebut sebagai salah satu sistem operasi yang paling ringan dan sederhana. Dengan demikian, banyak warnet yang menggunakan mikrotik.

Namun, hingga saat ini masih banyak orang yang salah memahami pengertian dari mikrotik dan router. Jika mikrotik adalah sebuah sistem operasi yang termasuk dalam golongan open source, maka router merupakan perangkat keras yang berfungsi sebagai penghubung antara dua jaringan atau lebih. Jadi, perbedaan yang paling mendasar adalah mikrotik sebagai software dan router berperan menjadi hardware.

Router dapat dihubungkan dengan jaringan komputer menggunakan aplikasi atau software winbox. Winbox adalah utility yang digunakan untuk konektivitas dan konfigurasi MikroTik menggunakan MAC Address atau protokol IP. Dengan winbox kita dapat melakukan konfigurasi MikroTik RouterOS dan RouterBoard menggunakan mode GUI dengan cepat dan sederhana.

B. Fungsi dari winbox

· Setting mikrotik router dalam mode GUI

· Setting bandwith atau membatasi kecepatan jaringan

· Memblokir sebuah website/situs

· Mempercepat pekerjaan

· Dapat meremote mikrotik dari jaraj jauh

· Dapat Mengetahui dan mengatur alamat IP dan akses ke situs tertentu

C. Fungsi Mikrotik

1. Fungsi mikrotik yang pertama yaitu untuk memblokir situs-situs yang mengandung konten terlarang menggunakan proxy di mikrotik sehingga mendukung program pemerintah berupa penggunaan internet positif,

2. Mikrotik berfungsi untuk pengaturan dan konfigurasi LAN menggunakan PC Mikrotik Router OS beserta perangkat keras yang sangat rendah,

3. Fungsi mikrotik selanjutnya adalah adanya pengaturan jaringan internet yang dapat dilakukan secara terpusat sehingga memudahkan admin dalam mengelola.

4. Dapat digunakan sebagai billing hotspot yang mempermudah konfigurasi dan pembagian bandwidth pada jaringan,

5. Fungsi mikrotik yang ke-lima yaitu dapat digunakan untuk pembuatan PPPoE Server,

6. Fungsi mikrotik yang ke-enam yaitu mampu memisahkan bandwidth traffic internasional dan local

D. Jenis-Jenis Mikrotik

1. Mikrotik RouterOS

Mikrotik RouterOS merupakan sistem operasi berbasis UNIX yang mampu menjadikan komputer biasa yang mampu menyediakan fitur seperti router, firewall, bridge, hotspot, proxy server dan lainnya. Karena sangat mudah digunakan, banyak orang menggunakan sistem operasi ini untuk membangun router mereka.

2. RouterBoard

Mikrotik RouterOS berupa sistem operasi perangkat lunak, RouterBoard justru sebuah perangkat keras jaringan yang dikembangkan oleh Perusahaan Mikrotik. RouterBoard diinstal sistem operasi mikrotik RouterOS. Meski berbentuk perangkat keras, namun RouterBoard berukuran sangat kecil dan praktis

Kelebihan Dan Kekurangan Mikrotik

Adapun kelebihan dan kekurangan mikrotik yang diantaranya yaitu:
1. Kelebihan Mikrotik
Terdiri atas :

·          Lebih hemat biaya, karena harga lisensi router board jauh lebih murah di banding router OS (yang selevel)
·          Lebih hemat listrik, contoh RB750 konsumsilistrik hanya 2.5 watt saja.
·          Tidak ribet instal, cukup nyalakan setting maka router sudah bisa digunakan.
·          Cocok sebagai router yang beban kerjanya kecil hingga menengah, untuk yang berat bisa membeli routerboad spek tinggi tentu dengan harga yang tinggi juga

2. Kekurangan Mikrotik
Terdiri atas :

·          Spek hardwarenya terbatas (CPU, Main Storage/NAND,RAM)
·          Kurang bagus bila digunakan sebagai Web Proxy Internal
·          Bila ada kerusakan di hardware yang tidak parah masih bisa di perbaiki tapi kalau parah terpaksa beli yang baru dan Tidak bisa upgarde hardware.

E. Langkah – Langkah

1. Pertama hubungkan kabel UTP straight antara komputer dengan router

2. Setelah itu, buka aplikasi winbox lalu pilih MAC address yang tersedia lalu klik connect

3. Setelah connect, maka akan tampil beberapa menu pada winbox dibagian kiri

4. Setelah itu, pilih menu interfaces, lalu tambahkan nama interfaces pada ethernet yang terhubung antara PC dengan router

5. Setelah memberi nama interfaces, pilih menu IP lalu pilih address list. Maka akan tampil tampilan address list

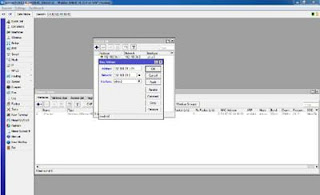

6. Setelah itu klik logo +, maka akan tampil tampilan new address, setelah itu atur address PC 1 192.168.28.1/24 dan network 192.168.28.0 nanti akan digunakan sebagai default gateway. Sedangkan PC 2 192.168.34.1/24 dan network 192.168.34.0
